Подробности
Задача
Перестроить графики корреляционного анализа Спирмана и линейной регрессии для дипломной работы: аккуратно, по образцу, с возможностью самостоятельно менять подписи под требования научного руководителя.
Исходная ситуация
В работе использовались 74 наблюдения и 8 анализируемых показателей. На черновых графиках «ящики» рисовались кривыми линиями, появлялись лишние линии из нуля, а подписи со статистикой при открытии в русском Excel выдавали ошибку #ЗНАЧ!.
Что сделано
- Независимо пересчитал ρ Спирмана, p-value, коэффициенты регрессии, R² и 95% доверительный интервал. Сверил с исходным файлом: расхождений нет.

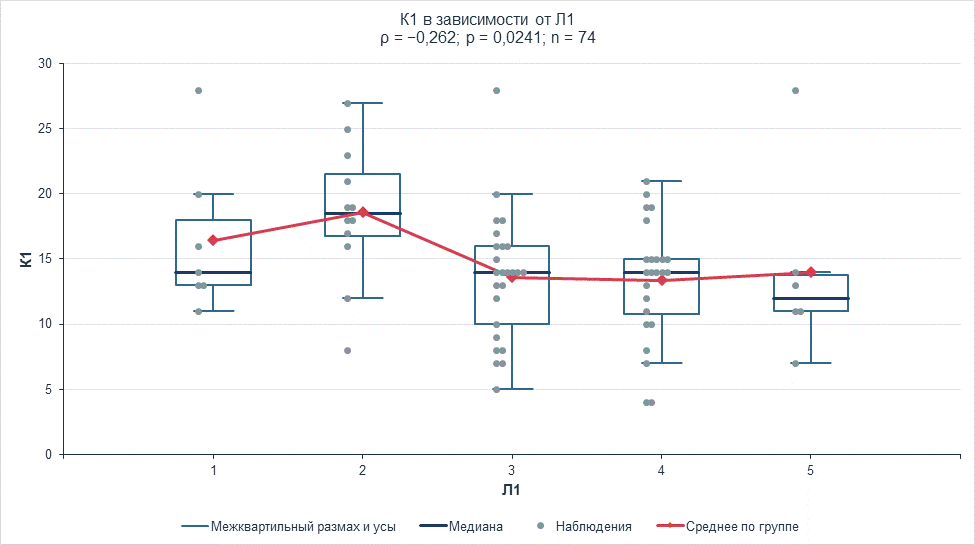

- Пересобрал 8 графиков по Спирману: ящики с усами, медианы, среднее по группам и все наблюдения.

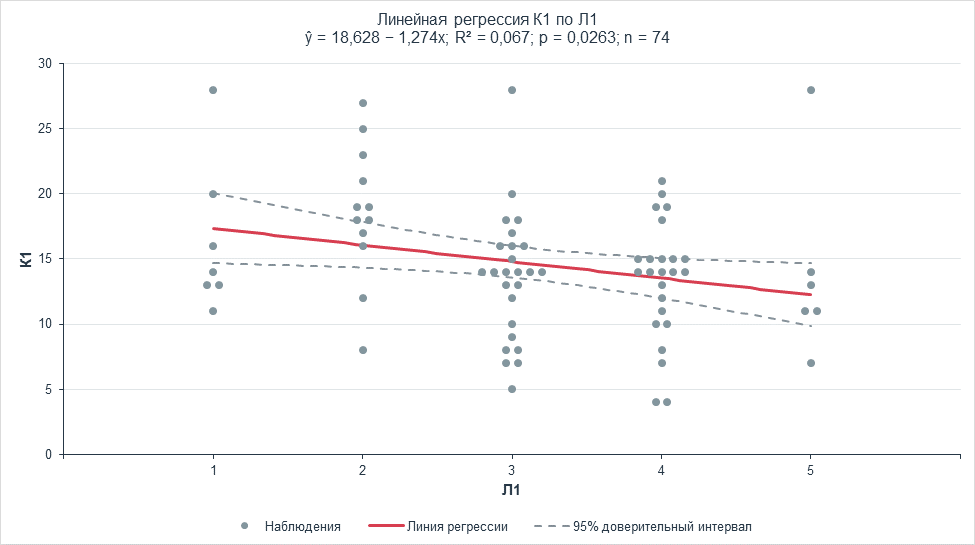

- Подготовил 4 графика регрессии с линией регрессии, доверительным интервалом и разнесёнными точками, чтобы были видны все 74 наблюдения.
- Сохранил графики как обычные диаграммы Excel, не картинки. Названия, подписи осей и статистика подтягиваются из ячеек.
- Исправил формулы подписей для русской версии Excel: запятая в дробях и знак минуса «−».
- Убрал лишние пункты легенд и настроил масштаб осей там, где данные были прижаты к краю.
Результат
За один вечер подготовлен файл с 12 графиками в едином академическом стиле. Все цифры проверены, подписи редактируются через ячейки, графики можно копировать в Word без потери качества.

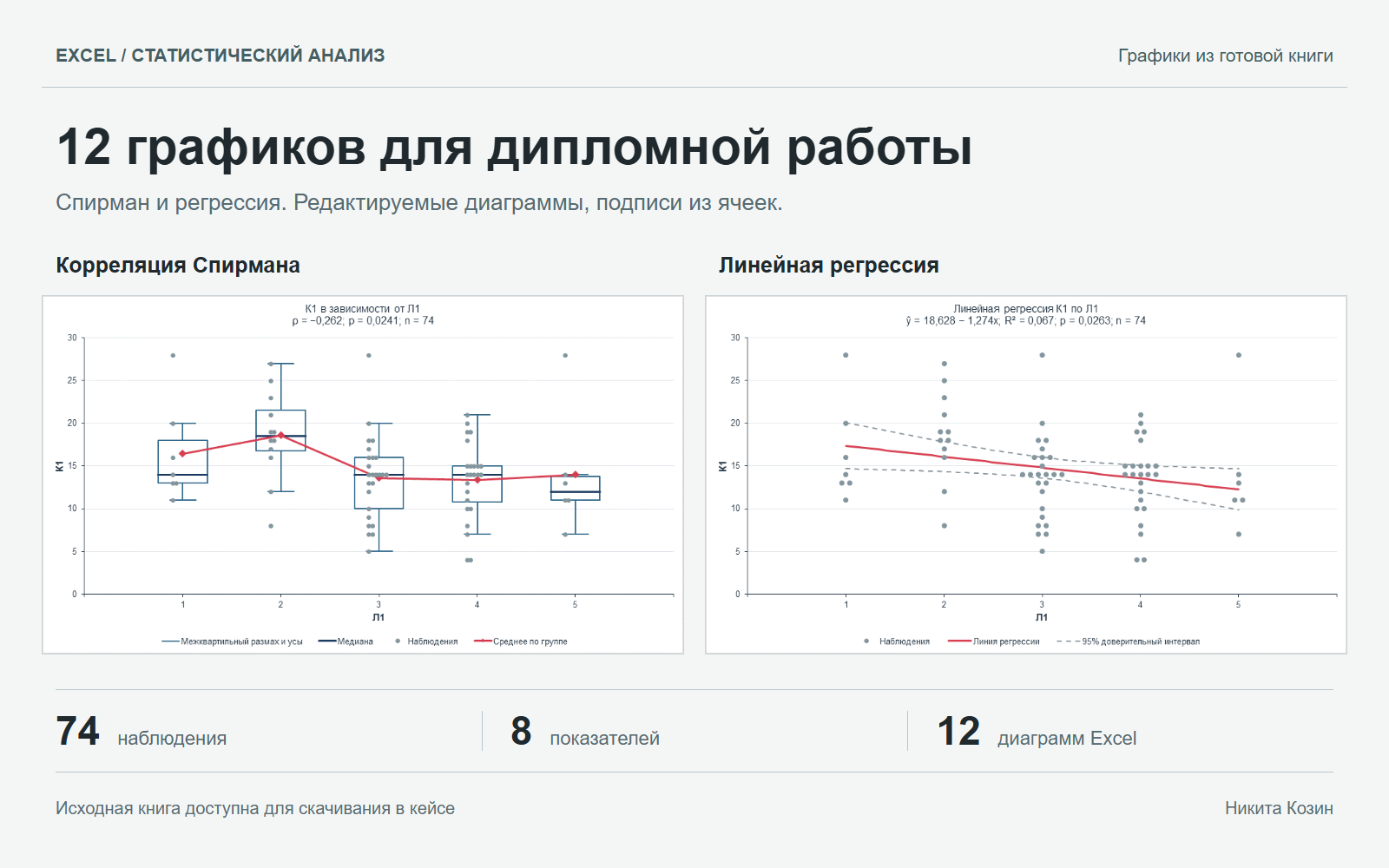

Примеры графиков
Файл проекта
В книге доступны исходные данные, листы с графиками Спирмана и регрессии, расчёты и редактируемые подписи.
Скачать Excel с 12 графиками · XLSX, 239 КБ.
Инструменты
Excel: формулы и диаграммы. Python: независимая проверка расчётов.
